PFU-00

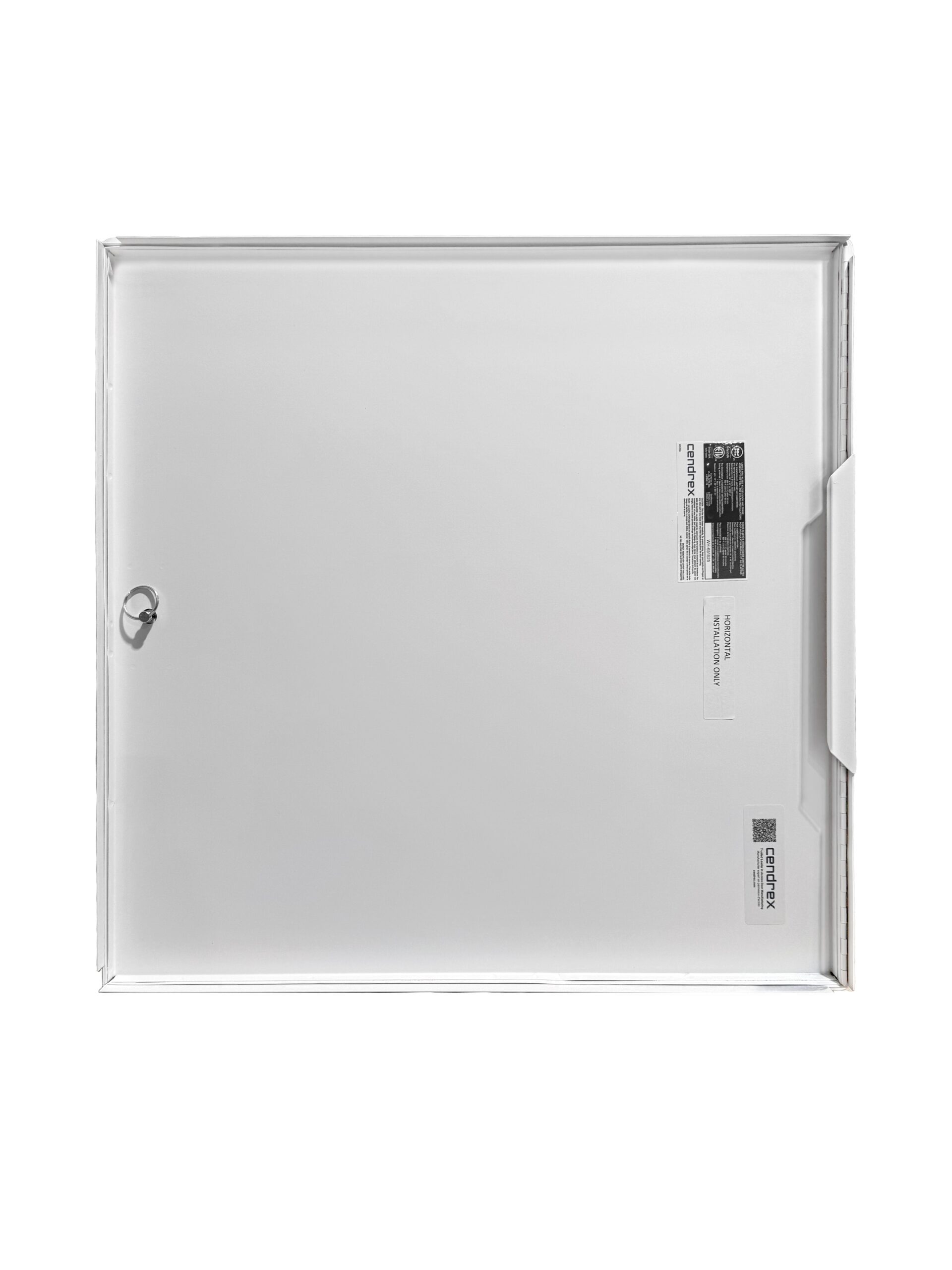

Panneau d'accès isolé, homologué contre le feu, à ouverture ascendante, avec cadre apparent
loquet à enclenchement automatique à tête hexagonale et loquet à enclenchement automatique avec clé/outil, penture piano
La porte d'accès isolée coupe-feu à ouverture vers le haut est parfaite pour les plafonds coupe-feu.
Spécifications techniques et dimensions
- Matériau Acier satiné de calibre 20 pour la porte Acier laminé à froid de calibre 16 pour le cadre
- Charnière Penture piano de type continue. Emplacement charnières: Elles se situent sur la deuxième dimension (hauteur).
- Mécanisme de verrouillage Loquet à enclenchement automatique à tête hexagonale; côté extérieur et loquet à enclenchement automatique avec clé/outil; côté intérieur
- Cadre extérieur Cadre apparent de 1 po
- Cadre intérieur 3 po de profondeur, fait en acier laminé à froid
- Ouverture dans le mur Dimensions de la porte + ¼ po ou + 6mm
- Isolation 2 po de laine minérale homologuée contre le feu
- Fini Apprêt en poudre blanche de haute qualité.
- Emballage Emballé individuellement, 1 porte par boîte.
- Les portes d'accès coupe-feu, pour utilisation horizontale, sont soumises aux conditions suivantes:
-  Installation au plafond Portes d'accès homologuées, installées à l'horizontale:
-  Certifications ASTM E119 (2020), ASTM E119 (2024), CAN/ULC S101 (2014)
-  Homologation 3 heures pour assemblage incombustible et 1 heure pour assemblage combustible.
-  Dimension maximale 24” x 36” (610 mm x 914 mm) (charnière et verrouillage sur le côté de 36 po), plus ou moins 3 po (76 mm) de tolérance dimensionnelle à la condition que la surface maximale ne dépasse pas 864 pc².
-  Élévation de température Non applicable

-  Installation au plafond
| Dimensions (Pouces) | Dimensions (Millimètres) | Poids (LBS) | Poids (KG) | Nombre de serrures |
|---|---|---|---|---|
| * 22 x 30 | 558 x 762 | 33,3 | 15,1 | 1 |
| * 22 x 36 | 558 x 914 | 39,2 | 17,8 | 2 |
Dessins techniques
Documentation technique
- Fiche technique
- LEED
- MasterSpec
- Objet BIM/REVIT
Disponibilité
Nous stockons plus de 42 dimensions populaires de panneaux d'accès dans nos entrepôts à travers toute l'Amérique du Nord, disponibles pour une livraison ou un ramassage dès le lendemain. Vérifiez les pastilles dans le tableau des dimensions pour savoir si le produit que vous recherchez est en stock. Pas en stock ? Nous pouvons le fabriquer en 5 jours ouvrables.
- En stock à Montréal
- En stock à Montréal et aux États-unis
- Pas en stock. Délai de fabrication de 5 jours
| Dimensions | Product SKU |
|---|---|
| 22 x 30 | PFU-22X30 |
| 22 x 36 | PFU-22X36 |
