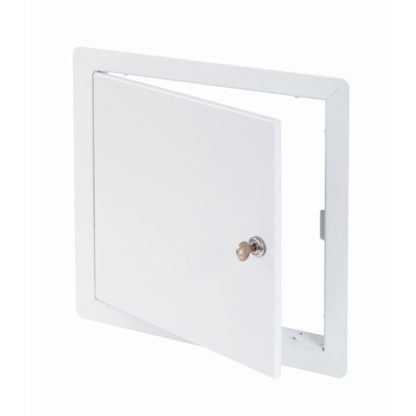

AHD-10-110
Panneau d'accès à usage universel avec cadre apparent
barillet à clé, penture piano
Installation facile et rapide sur murs et plafonds non homologués. Penture de type piano et verrou à came à clé conférant plus de sécurité aux plus grandes portes.
Spécifications techniques et dimensions
- Matériau
Acier laminé à froid de calibre 16
- Charnière
Penture piano de type continue. Emplacement charnières: Elles se situent sur la deuxième dimension (hauteur).
- Mécanisme de verrouillage
Barillet à clé | Loquet à tournevis | Nombre de loquets à tournevis dépend de la taille de la porte.
- Cadre extérieur
Cadre apparent de 1 po, fait en acier laminé à froid
- Cadre intérieur
1½ po de profondeur, fait en acier laminé à froid
- Ouverture dans le mur
Dimensions de la porte + ¼ po ou + 6mm
- Fini
Apprêt en poudre blanche de haute qualité
- Emballage
Emballé individuellement, 1 porte par boîte
| Dimensions (Pouces) | Dimensions (Millimètres) | Poids (LBS) | Poids (KG) | Nombre de serrures |
|---|---|---|---|---|
| * 22 x 30 | 559 x 762 | 17,9 | 8,1 | 1 barillet à clé & 1 loquet à tournevis |
| * 22 x 36 | 559 x 914 | 20,9 | 9,5 | 1 barillet à clé & 1 loquet à tournevis |
| * 24 x 30 | 610 x 762 | 20,0 | 9,1 | 1 barillet à clé & 1 loquet à tournevis |
| * 24 x 36 | 610 x 914 | 22,4 | 10,2 | 1 barillet à clé & 1 loquet à tournevis |
| * 24 x 48 | 610 x 1219 | 29,0 | 13,2 | 1 barillet à clé & 1 loquet à tournevis |
| * 30 x 30 | 762 x 762 | 23,6 | 10,7 | 1 barillet à clé & 3 loquets à tournevis |
| * 36 x 36 | 914 x 914 | 31,8 | 14,4 | 1 barillet à clé & 3 loquets à tournevis |
Dessins techniques
Documentation technique
- Fiche technique
- LEED
- MasterSpec
- Objet BIM/REVIT
Disponibilité
Nous stockons plus de 42 dimensions populaires de panneaux d'accès dans nos entrepôts à travers toute l'Amérique du Nord, disponibles pour une livraison ou un ramassage dès le lendemain. Vérifiez les pastilles dans le tableau des dimensions pour savoir si le produit que vous recherchez est en stock. Pas en stock ? Nous pouvons le fabriquer en 5 jours ouvrables.
- En stock à Montréal
- En stock à Montréal et aux États-unis
- Pas en stock. Délai de fabrication de 5 jours
| Dimensions | Product SKU |
|---|---|
| 22 x 30 | AHD-22X30-10-110 |
| 22 x 36 | AHD-22X36-10-110 |
| 24 x 30 | AHD-24X30-10-110 |
| 24 x 36 | AHD-24X36-10-110 |
| 24 x 48 | AHD-24X48-10-110 |
| 30 x 30 | AHD-30X30-10-110 |
| 36 x 36 | AHD-36X36-10-110 |
