PFI-HS-85C

Panneau d'accès isolé, homologué contre le feu pour haute sécurité avec cadre apparent

mortaise à enclenchement automatique avec cylindre, penture piano

La porte d'accès isolée homologuée contre le feu peut être installée sur des murs et plafonds résistant au feu. Avec pêne demi-tour à mortaise cylindrique. Panneau et cadre plus robustes, assurant une sécurité accrue.

  • Installation Murs et plafonds
  • Matériau Acier satiné
  • Mécanisme de verrouillage Loquet à enclenchement automatique avec clé/outil
  • Charnière Penture piano
  • Cadre extérieur Cadre apparent
  • Dimension Autres dimensions disponibles sur demande

Quantité

Spécifications techniques et dimensions

  • Matériau

    Acier satiné de calibre 14 pour la porte Acier laminé à froid de calibre 16 pour le cadre

  • Charnière

    Penture piano de type continue. Emplacement charnières: Elles se situent sur la deuxième dimension (hauteur).

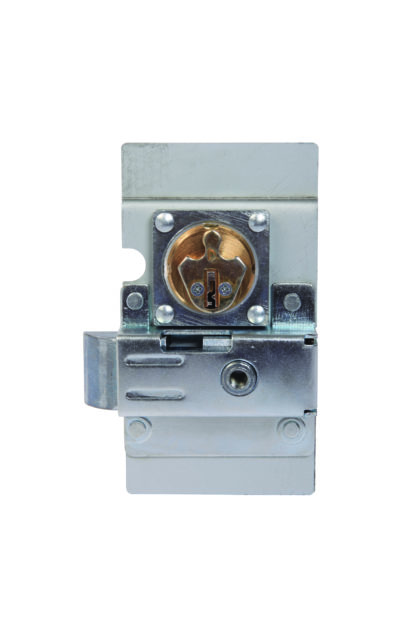

  • Mécanisme de verrouillage

    Loquet à enclenchement automatique avec clé-outil et serrure à anneau incluses

  • Cadre extérieur

    Cadre apparent de 1 po

  • Cadre intérieur

    2½ po de profondeur, fait en acier laminé à froid

  • Ouverture dans le mur

    Dimensions de la porte + ¼ po ou + 6mm

  • Isolation

    2 po de laine minérale homologuée contre le feu

  • Ouvre-porte intérieur

    Mécanismes permettant l'ouverture des panneaux de l'intérieur, standard pour toutes les portes homologuées contre le feu de plus de 12 po X 12 po.

  • Fini

    Apprêt en poudre blanche de haute qualité.

  • Emballage

    Emballé individuellement, 1 porte par boîte.

  • Les portes d'accès coupe-feu, pour utilisation verticale, sont soumises aux conditions suivantes:
    • Installation murale

      Portes d'accès homologuées, installées à la verticale:

    • Certifications

      UL 10B (2009), NFPA 252 (2012), CAN/ULC S104 (R1985), CAN/ULC S104 (2010).

    • Homologation

      3 heures pression neutre/négative

    • Dimension maximale

      48 po x 48 po (1219 mm x 1219 mm) ou 2304 pc², plus ou moins 3 po (76mm) de tolérance en hauteur et en largeur à la condition que la surface maximale ne dépasse pas 2304 pc².

    • Élévation de température

      de 250°F (121°C) après 30 minutes et 450°F (232°C) après 60 minutes.

  • Les portes d'accès coupe-feu, pour utilisation verticale, sont soumises aux conditions suivantes:
    • Installation au plafond

      Portes d'accès homologuées, installées à l'horizontale:

    • Certifications

      ASTM E119 (2012), CAN/ULC S101 (2007)

    • Homologation

      3 heures pour assemblage incombustible et 1 heure pour assemblage combustible.

    • Dimension maximale

      24” x 36” (610 mm x 914 mm) (charnière et verrouillage sur le côté de 36 po), plus ou moins 3 po (76 mm) de tolérance dimensionnelle à la condition que la surface maximale ne dépasse pas 864 pc².

    • Élévation de température

      Dans les limites établies par les normes ASTM E119 et CAN/ULC S101

Contactez-nous
Dimensions (Pouces)Dimensions (Millimètres)Poids (LBS)Poids (KG)Nombre de serrures
* 8 x 8203 x 20310,64,81
* 10 x 10254 x 25413,66,21
* 12 x 12304 x 30417,57,91
* 14 x 14355 x 35521,39,71
* 16 x 16406 x 40625,711,71
* 18 x 18457 x 45730,313,81
* 22 x 22558 x 55841,518,81
* 22 x 30558 x 76253,624,31
* 22 x 36558 x 91462,528,52
* 24 x 24609 x 60947,021,31
* 24 x 36609 x 91467,530,62
* 24 x 48609 x 121980,836,72
* 30 x 30762 x 76265,429,71
* 32 x 32812 x 81273,333,22
* 36 x 36914 x 91488,640,22
* 48 x 481219 x 1219142,164,72
* Les dimensions supérieures à 24 po X 36 po ne sont pas homologuées pour l'installation au plafond. Toutes les dimensions respectent l'ordre suivant: Largeur X Hauteur

Dessins technique

  • PFI FR cote
  • PFI FR face

Inventaire

Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat.

  • En stock à Montréal
  • En stock à Montréal et aux États-unis
Contactez-nous
Dimensions Product SKU
8 x 8 PFI-08X08-HS-85C
10 x 10 PFI-10X10-HS-85C
12 x 12 PFI-12X12-HS-85C
14 x 14 PFI-14X14-HS-85C
16 x 16 PFI-16X16-HS-85C
18 x 18 PFI-18X18-HS-85C
22 x 22 PFI-22X22-HS-85C
22 x 30 PFI-22X30-HS-85C
22 x 36 PFI-22X36-HS-85C
24 x 24 PFI-24X24-HS-85C
24 x 36 PFI-24x36-HS-85C
24 x 48 PFI-24X48-HS-85C
30 x 30 PFI-30x30-HS-85C
32 x 32 PFI-32X32-HS-85C
36 x 36 PFI-36X36-HS-85C
48 x 48 PFI-48X48-HS-85C
